آموزش سطحی سازی در کتیا: دنیای قدرتمند طراحی سطوح پیشرفته

کتیا یک نرم افزار قدرتمند طراحی به کمک کامپیوتر (CAD) است که در صنایع مختلف از جمله هوافضا، خودروسازی و کالاهای مصرفی کاربرد دارد. علاوه بر قابلیت‌های مدل‌سازی جامد، کتیا محیطی به نام Generative Shape Design دارد که به‌طور خاص برای ایجاد سطوح پیچیده و طراحی آزادِ قطعات استفاده می‌شود. این محیط به طراحان این امکان را می‌دهد که اشکال ارگانیک و منحنی را به‌راحتی مدل‌سازی کنند که با ابزار مدل‌سازیِ جامد سنتی قابل دستیابی نیست. در اینجا به صورت مقدماتی، بر روی محیط آموزش سطحی سازی در کتیا (یا به اختصار GSD) تمرکز خواهیم کرد و اصول اولیه ایجاد سطوح پیشرفته در کتیا را بررسی می‌کنیم.

چرا از کار با محیط GSD مهم است؟

آموزش سطحی سازی در کتیا و استفاده از محیط GSD مزایای متعددی برای طراحان دارد، از جمله:

  • ایجاد اشکال پیچیده: همانطور که گفته شد، GSD به شما این امکان را می‌دهد که سطوح منحنی و ارگانیک را به‌راحتی مدل‌سازی کنید، که برای طراحی محصولات آیرودینامیکی، لوازم‌خانگی ارگونومیک و سایر موارد بسیار کاربردی است.
  • ایجاد سطوح با کیفیتِ بالا: با ابزارهای موجود در GSD می‌توان سطوحی با کیفیتِ بالا و پیوستگی کامل ایجاد کنید، که برای تحلیل‌های مهندسی و رندرهای واقع‌گرایانه بسیار مهم است.
  • ایجاد سطوح با کنترل بیشتر: GSD به طراحان، کنترل بیشتری بر روی شکل نهایی سطح می‌دهد. برخلاف مدل‌سازی جامد که بر پایه اکسترود و چرخش استوار است، در GSD می‌توانید بر روی نقاط، منحنی‌ها و سایر عناصر هندسی برای دستیابی به شکل دلخواه تمرکز کنید.
  • ایجاد مدل‌های پارامتریک: سطوح ایجاد شده در GSD پارامتریک هستند، یعنی اینکه می‌توانید با تغییر پارامترهای ورودی، شکل سطح را به صورت پویا تغییر دهید. این قابلیت باعث صرفه‌جویی در زمان و افزایش کارایی طراحی می‌شود.
آموزش مقدماتی کتیا برای افراد مبتدی



به‌طور کلی می‌توان گفت که در دنیای پیچیده و دقیق طراحی صنعتی، آموزش سطحی سازی در کتیا، نقشی کلیدی ایفا می‌کند. این تکنیک، که بخشی از آموزش مقدماتی کتیا است، به مهندسان و طراحان امکان می‌دهد تا با استفاده از ابر نقاط، کتیا دیزاین و سطوح پیشرفته، محصولاتی با ظاهری زیبا و عملکردی بی‌نظیر خلق کنند. از طراحی سطوح پیشرفته در کتیا گرفته تا آموزش کتیا الکتریکال و آموزش محیط شیپ دیزاین کتیا، هر مرحله از فرآیند طراحی اهمیت ویژه‌ای دارد.

آشنایی با محیط Generative Shape Design (GSD)

برای آموزش سطحی سازی در کتیا و دسترسی به محیط GSD، مسیر زیر را در نرم افزار کتیا طی کنید:

Start -> Shape -> Generative Shape Design

پس از ورود به این محیط، اولین قدم ایجاد یک اسکچ (Sketch) است. اسکچ مجموعه ای از خطوط، منحنی‌ها و نقاط است که به‌عنوان پایه و اساس برای ایجاد سطوح عمل می‌کند.

پس از ایجاد اسکچ، از ابزارهای مختلف موجود در GSD برای ایجاد و ویرایش سطوح استفاده می‌شود. برخی از این ابزارها عبارتند از:

  • Fill: با استفاده از این ابزار می‌توانید یک سطح را براساس یک منحنی بسته ایجاد کنید.
  • Extrude: این ابزار برای اکسترود کردن یک profile (پروفیل) در جهت عمودی استفاده می‌شود.
  • Loft: این ابزار برای ایجاد یک سطح بین دو یا چند profile کاربرد دارد.
  • Sweep: این ابزار برای ایجاد یک سطح با حرکت دادن یک profile در یک مسیر (path) استفاده می‌شود.

پیشنهاد مطالعه: جادوی کتیا برای مهندسی مکانیک

یک مثال ساده از آموزش surface در کتیا

برای درک بهتر نحوه کار با GSD، بیایید با یک مثال ساده و طراحی یک استوانه، آموزش سطحی سازی در کتیا را به صورت عملی پیش ببریم:

  1. ایجاد یک اسکچ (Sketch) و رسم دایره: ابتدا یک اسکچ جدید ایجاد کنید و یک دایره روی آن رسم کنید.
  2. طراحی کف استوانه: از اسکچ خارج شده و از دستور ایجاد سطح از منحنی (Fill from Surfaces) برای پر کردن سطح استفاده کنید. دایره‌ای که در مرحله‌ قبل رسم کردید را انتخاب کرده و تایید (OK) کنید. با این کار، کف استوانه را ساخته‌اید. در مرحله‌ بعد، بدنه‌ جانبی استوانه را ایجاد خواهیم کرد.

یک مثال ساده از آموزش surface در کتیا

  1. طراحی بدنه‌ جانبی: برای ساخت بدنه‌ جانبی، از دستور Extrude استفاده می‌کنیم. بدین منظور، دایره‌‌ای را که در مرحله‌ ۱ ایجاد کردید را انتخاب کنید.

  1. بستن استوانه: برای بستن استوانه، دایره‌ حاصل از مرحله‌ ۳ را انتخاب کنید.

  1. ایجاد مدل نهایی: در نهایت، برای اینکه مدل از حالت ابتدایی خارج شود، می‌توانید از دستور Join برای اتصال سه سطح ایجاد‌شده (کف، بدنه و درپوش) استفاده کنید.

این مثال ساده، نمای کلی از نحوه عملکرد محیط GSD را به شما نشان می‌دهد. با تمرین بیشتر و مطالعه منابعِ آموزشی، در خصوص آموزش محیط شیپ دیزاین کتیا می‌توانید بر طیف وسیعی از ابزارهای موجود در آن تسلط پیدا کنید و سطوح پیچیده و با جزئیات بالا را برای مدل‌های خود ایجاد کنید.

سخن پایانی

با پایان آموزش سطحی سازی در کتیا، شما نه‌تنها مهارت‌های لازم برای خلق طرح‌های پیچیده و دقیق را کسب می‌کنید، بلکه درک عمیق‌تری از نرم افزار کتیا و قابلیت‌های آن در زمینه نقشه خواني (Blueprint Reading) و تلرانس هندسی (Geometric Tolerancing) پیدا می‌کنید.

آموزش ماشین کاری در کتیا به صورت جامع



دوره‌های آموزشی کتیا، پُلی است بین دانشِ فنی و خلاقیت، که شما را برای مواجهه با چالش‌های طراحی در عصر جدید آماده می‌سازد.

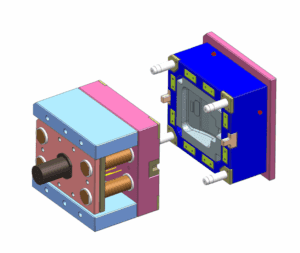

پیشنهاد مطالعه: آموزش طراحی قالب فلزی در کتیا

آموزش کتیا در مکتب خونه

برای تسلط بر کتیا، باید ساعت‌های زیادی را صرف ساخت، اصلاح و استفاده از قطعات در محیط‌‌های مختلف آن کرد. برای یادگیری قابلیت‌های مختلف کتیا، استفاده از کتاب‌های آموزشی یا دوره‌های آموزش کتیا مکتب خونه را توصیه می‌کنم. با داشتن دانش و تفکر مهندسی، از پیچیدگی و توانایی‌های بالای کتیا، شگفت‌زده خواهید شد.
