جی کد گیری در کتیا و اهمیت آن در طراحی

جی کد گیری در کتیا فرآیندی برای تبدیل طرح‌های سه‌بعدی به دستورات قابل‌فهم برای ماشین‌های CNC است. این کار با استفاده از ابزارهای موجود در محیط ماشین‌کاری کتیا انجام می‌شود. در این فرآیند، ابتدا باید استراتژی ماشین‌کاری، شامل نوع عملیات، ابزارها و مسیرهای حرکت، تعریف شود. سپس با استفاده از پست پردازشگر، کد G با فرمت مناسب برای ماشین CNC موردنظر تولید می‌شود. در این مطلب جی کد گیری در نرم افزار Catia را مورد بررسی و ارزیابی قرار خواهیم داد.

منظور از جی کد گیری در کتیا چیست؟

جی کد، زبانی است که برای برنامه‌نویسی ماشین‌های CNC (کنترل عددی کامپیوتری) استفاده می‌شود. این زبان شامل مجموعه‌ای از دستورات است که به ماشین CNC می‌گوید چگونه یک قطعه را بر اساس طرح سه‌بعدی ماشین‌کاری کند.

ماشین‌کاری در کتیا چیست؟

جی کد گیری در کتیا فرآیندی است که طی آن، طرح‌های سه‌بعدی ایجاد شده در نرم‌افزار کتیا به جی کد تبدیل می‌شوند. این کار با استفاده از ابزارهای موجود در محیط ماشین‌کاری کتیا انجام می‌شود.

ماشین‌کاری در کتیا چیست؟

ماشین‌کاری در کتیا به مجموعه ابزارها و محیط‌های موجود در این نرم‌افزار قدرتمند CAD/CAM اطلاق می‌شود که به منظور برنامه‌نویسی و شبیه‌سازی عملیات ماشین‌کاری قطعات مختلف به کار می‌رود. این محیط‌ها امکان تعریف استراتژی‌های مختلف ماشین‌کاری، انتخاب ابزارهای مناسب و شبیه‌سازی فرآیند براده برداری را برای کاربران فراهم می‌کنند.

آموزش صفر تا صد ماشین کاری در کتیا



مزایای استفاده از کتیا برای ماشین‌کاری:

  • افزایش دقت و سرعت ماشین‌کاری: با استفاده از کتیا می‌توان برنامه‌های ماشین‌کاری دقیق و بهینه‌ای را تولید کرد که در نهایت منجر به افزایش دقت و سرعت ماشین‌کاری می‌شود.
  • کاهش ضایعات و هزینه‌ها: شبیه‌سازی دقیق فرآیند ماشین‌کاری در کتیا به کاربران کمک می‌کند تا از بروز خطا و ضایعات در حین عملیات ماشین‌کاری جلوگیری کنند و در نهایت هزینه‌های تولید را کاهش دهند.
  • بهبود کیفیت سطح نهایی: کتیا امکان کنترل دقیق مسیر ابزار و پارامترهای ماشین‌کاری را فراهممی‌کند که در نهایت منجر به بهبود کیفیت سطح نهایی قطعات ماشین‌کاری شده می‌شود.
  • ایجاد امکان ماشین‌کاری قطعات پیچیده: کتیا با ارائه ابزارهای قدرتمند و انعطاف‌پذیر، امکان ماشین‌کاری قطعات پیچیده با هندسه‌های غیرمعمول را برای کاربران فراهم می‌کند.

در مجموع، ماشین‌کاری در کتیا به عنوان یک ابزار قدرتمند و کارآمد برای برنامه‌نویسی و شبیه‌سازی عملیات ماشین‌کاری شناخته می‌شود که مزایای متعددی را برای کاربران به ارمغان می‌آورد.

مراحل جی کد گیری در کتیا

مراحل جی کد گیری به صورت زیر است:

  1. ایجاد مدل سه‌بعدی: اولین قدم، ایجاد مدل سه‌بعدی قطعه‌ای است که می‌خواهید ماشین‌کاری کنید. این کار را می‌توانید با استفاده از ابزارهای موجود در محیط Part Design کتیا انجام دهید.
  2. تعریف استراتژی ماشین‌کاری: در این مرحله باید نوع عملیات ماشین‌کاری (تراش، فرز، سوراخ کاری و …)، ابزارهای مورد نیاز و مسیرهای حرکت ابزار را مشخص کنید.
  3. انتخاب پست پردازشگر: پست پردازشگر، برنامه‌ای است که کد G را با فرمت مناسب برای ماشین CNC موردنظر شما تولید می‌کند.
  4. تولید جی کد: پس از انجام مراحل بالا، می‌توانید با استفاده از ابزارهای موجود در کتیا، کد G را تولید کنید.

پیشنهاد مطالعه: آموزش کتیا سه بعدی – کاربردهای کتیا در طراحی سه بعدی

مزایای جی کد گیری در کتیا

از مزایای جی کد گیری نیز می‌توان به موارد زیر اشاره کرد:

  • افزایش دقت و سرعت ماشین‌کاری: جی کد گیری به شما کمک می‌کند تا قطعات را با دقت و سرعت بیشتری ماشین‌کاری کنید.
  • کاهش ضایعات و هزینه‌ها: با استفاده از جی کد گیری می‌توانید ضایعات و هزینه‌های ماشین‌کاری را کاهش دهید.
  • بهبود کیفیت سطح نهایی: جی کد گیری به شما کمک می‌کند تا کیفیت سطح نهایی قطعات را بهبود ببخشید.
  • ایجاد امکان ماشین‌کاری قطعات پیچیده: با استفاده از جی کد گیری می‌توانید قطعات پیچیده را که ماشین‌کاری آن‌ها به صورت دستی دشوار یا غیرممکن است، ماشین‌کاری کنید.

کاربردهای جی کد گیری چیست؟

جی کد گیری، فرآیند تبدیل طرح‌های سه‌بعدی به دستورات قابل‌فهم برای ماشین‌های CNC است. این فرآیند کاربردهای گسترده‌ای در دنیای واقعی دارد که در ادامه به برخی از آن‌ها اشاره می‌شود:

صنعت ساخت و تولید:

  • تولید قطعات فلزی و پلاستیکی: جی کد گیری برای تولید قطعات مختلف در صنایع مختلف از جمله خودروسازی، هوافضا، پزشکی و … استفاده می‌شود.
  • ساخت قالب و ابزار: جی کد گیری برای ساخت قالب‌های تزریق پلاستیک، قالب‌های ریخته‌گری و ابزارهای مختلف صنعتی استفاده می‌شود.
  • ماشین‌کاری CNC: جی کد گیری برای ماشین‌کاری قطعات با استفاده از ماشین‌های فرز، تراش، سوراخ کاری و … استفاده می‌شود.

صنعت چوب:

  • تولید مبلمان: جی کد گیری برای تولید انواع مبلمان از جمله کابینت، میز، صندلی و … استفاده می‌شود.
  • ساخت اسباب‌بازی: جی کد گیری برای ساخت اسباب‌بازی‌های چوبی با اشکال مختلف استفاده می‌شود.
  • معرق‌کاری و منبت کاری: جی کد گیری برای انجام عملیات معرق‌کاری و منبت کاری روی چوب استفاده می‌شود.

صنعت چاپ سه‌بعدی:

  • چاپ سه‌بعدی FDM: جی کد گیری برای تبدیل مدل‌های سه‌بعدی به کدهای قابل‌فهم برای چاپگرهای سه‌بعدی FDM استفاده می‌شود.
  • چاپ سه‌بعدی SLA: جی کد گیری برای تبدیل مدل‌های سه‌بعدی به کدهای قابل‌فهم برای چاپگرهای سه‌بعدی SLA استفاده می‌شود.
  • چاپ سه‌بعدی SLS: جی کد گیری برای تبدیل مدل‌های سه‌بعدی به کدهای قابل‌فهم برای چاپگرهای سه‌بعدی SLS استفاده می‌شود.

کاربردهای دیگر:

  • مجسمه‌سازی: جی کد گیری برای ساخت مجسمه‌های سه‌بعدی از مواد مختلف از جمله فلز، پلاستیک و … استفاده می‌شود.
  • ماکت سازی: جی کد گیری برای ساخت ماکت‌های سه‌بعدی از اشیاء مختلف از جمله ساختمان‌ها، ماشین‌ها و … استفاده می‌شود.
  • پروتوتایپ سازی: جی کد گیری برای ساخت نمونه‌های اولیه از محصولات جدید قبل از تولید انبوه استفاده می‌شود.

منابع آموزشی جی کد گیری

برای یادگیری جی کد گیری در کتیا، می‌توانید از منابع مختلفی مانند آموزش‌های آنلاین، کتاب‌ها و دوره‌های آموزشی استفاده کنید.

نکات مهم:

  • برای جی کد گیری در کتیا، باید به اصول اولیه ماشین‌کاری و همچنین به زبان جی کد آشنا باشید.
  • انتخاب پست پردازشگر مناسب، نقش مهمی در کیفیت کد G تولیدی دارد.
  • قبل از اجرا کردن کد G بر روی ماشین CNC، حتماً آن را به دقت بررسی کنید.

پیشنهاد مطالعه: آموزش محیط جوشکاری در کتیا

مثالی از جی کد گیری

فرض کنید می‌خواهید یک مکعب مستطیل را با استفاده از ماشین CNC فرزکاری کنید. برای انجام این کار، ابتدا باید مدل سه‌بعدی مکعب مستطیل را در کتیا ایجاد کنید. سپس، استراتژی ماشین‌کاری را شامل نوع عملیات فرزکاری، ابزار مورد نیاز و مسیرهای حرکت ابزار، تعریف کنید. در نهایت، با استفاده از پست پردازشگر، کد G را تولید کنید.

آموزش طراحی قالب‌های تزریق پلاستیک در کتیا (CATIA)



مثال زیر یک نمونه از جی کد در کتیا است:

% Okuma OSP-P200L‎

% Program to drill and tap a hole‎

%‎

N1 G00 X0.0 Y0.0 Z0.0

N2 G90 G01 Z-5.0 F100.0

N3 G00 X10.0 Y10.0

N4 G81 Z-10.0 R1.0 F50.0

N5 G00 Z0.0

N6 M02

توضیح کد:

  • N1: این خط به ماشین دستور می‌دهد که به نقطه X0.0، Y0.0 و Z0.0 حرکت کند.
  • N2: این خط به ماشین دستور می‌دهد که با سرعت 100 میلی‌متر در دقیقه در عمق 5 میلی‌متری سوراخ کند.
  • N3: این خط به ماشین دستور می‌دهد که به نقطه X10.0، Y10.0 حرکت کند.
  • N4: این خط به ماشین دستور می‌دهد که یک سوراخ 10 میلی‌متری با عمق 10 میلی‌متر و با سرعت 50 میلی‌متر در دقیقه دریل کند.
  • N5: این خط به ماشین دستور می‌دهد که به نقطه Z0.0 حرکت کند.
  • N6: این خط برنامه را متوقف می‌کند.

نکات:

  • این فقط یک نمونه ساده از جی کد است. کدهای جی کد می‌توانند بسیار پیچیده‌تر باشند، بسته به نوع عملیات ماشین‌کاری که می‌خواهید انجام دهید.
  • قبل از استفاده از کد جی کد در ماشین CNC، حتماً آن را به دقت بررسی کنید.
  • برای اطلاعات بیشتر در مورد جی کد، می‌توانید به منابع مختلفی مانند کتاب‌ها، وب‌سایت‌ها و آموزش‌های آنلاین مراجعه کنید.

بهترین نرم‌افزار جی کد گیری

انتخاب بهترین نرم‌افزار جی کد گیری به نیازها و شرایط شما بستگی دارد. برخی از عوامل مهم در انتخاب این نرم‌افزار عبارت‌اند از:

  • بودجه: نرم‌افزارهای جی کد گیری در طیف وسیعی از قیمت‌ها موجود هستند. برخی از آن‌ها رایگان هستند، در حالی که برخی دیگر می‌توانند بسیار گران باشند.
  • قابلیت‌ها: نرم‌افزارهای جی کد گیری در تنوع زیادی از نظر قابلیت‌ها ارائه می‌شوند. برخی از آن‌ها فقط برای عملیات‌های ساده ماشین‌کاری مناسب هستند، در حالی که برخی دیگر برای عملیات‌های پیچیده‌تر مناسب هستند.
  • سهولت استفاده: برخی از نرم‌افزارهای جی کد گیری رابط کاربری ساده و آسانی دارند، در حالی که برخی دیگر پیچیده‌تر هستند.
  • سازگاری: نرم‌افزار جی کد گیری باید با سیستم‌عامل کامپیوتر شما و همچنین با ماشین CNC شما سازگار باشد.
آموزش طراحی ورق در نرم‌افزار کتیا – Sheet Metal



برخی از محبوب‌ترین نرم‌افزارهای جی کد گیری در کنار ابزار کتیا عبارت‌اند از:

  • Mastercam: این نرم‌افزار یکی از شناخته‌شده‌ترین نرم‌افزارهای جی کد گیری در جهان است. Mastercam برای طیف وسیعی از عملیات‌های ماشین‌کاری مناسب است و دارای رابط کاربری بصری و آسان برای استفاده است.
  • SolidWorks CAM: این نرم‌افزار به طور کامل با SolidWorks، یکی از محبوب‌ترین نرم‌افزارهای CAD سه‌بعدی، ادغام شده است.expand_more SolidWorks CAM برای طیف وسیعی از عملیات‌های ماشین‌کاری مناسب است و دارای رابط کاربری بصری و آسان برای استفاده است.
  • Fusion 360: این نرم‌افزار یک ابزار قدرتمند CAD/CAM است که برای طیف وسیعی از عملیات‌های ماشین‌کاری مناسب است.expand_more Fusion 360 مبتنی بر ابر است، به این معنی که می‌توانید از آن در هر کجا و هر زمان که به اینترنت دسترسی دارید استفاده کنید.expand_more
  • CNC Cookbook: این نرم‌افزار برای مبتدیان مناسب است. CNC Cookbook دارای رابط کاربری ساده و آسان برای استفاده است و شامل آموزش‌های زیادی برای کمک به شما در یادگیری جی کد گیری است.

علاوه بر این نرم‌افزارها، نرم‌افزارهای دیگری نیز وجود دارند که می‌توانید از آن‌ها برای جی کد گیری استفاده کنید.

پیشنهاد مطالعه: سیستم مورد نیاز کتیا

کتیا، دروازه ای به دنیای طراحی و ساخت

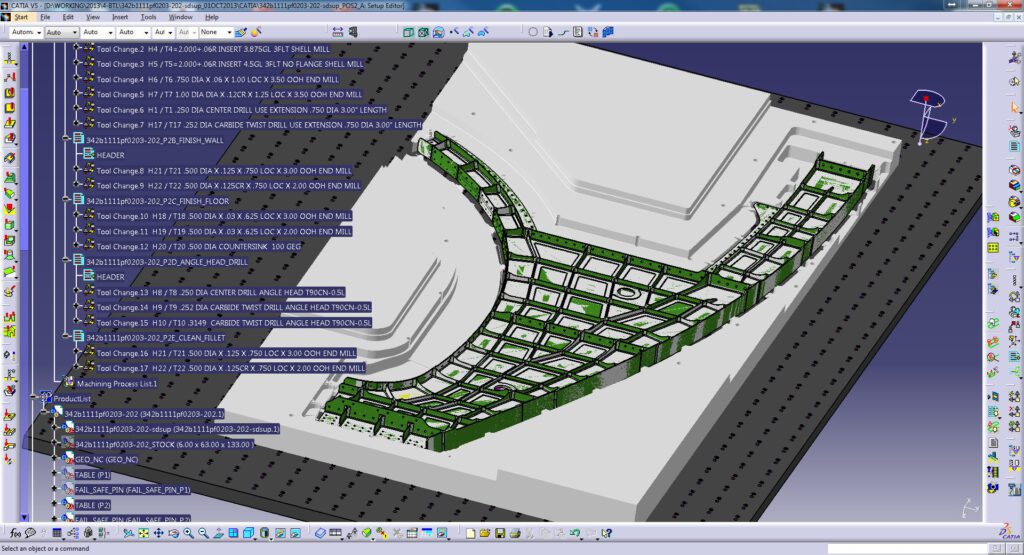

نرم‌افزار کتیا به عنوان یکی از قدرتمندترین نرم‌افزارهای CAD/CAM در جهان، به شما امکان می‌دهد تا طرح‌های سه‌بعدی دقیق و پیچیده‌ای را ایجاد کنید، آن‌ها را به صورت مجازی شبیه‌سازی کرده و در نهایت برای ساخت قطعات و محصولات مختلف از آن‌ها استفاده کنید. تسلط بر این نرم‌افزار، دریچه‌ای نو به سوی دنیای طراحی و ساخت را به روی شما خواهد گشود.

کتیا، دروازه ای به دنیای طراحی و ساخت

مکتب خونه با ارائه دوره‌های آموزش کتیا در سطوح مختلف، از مبتدی تا پیشرفته، به شما کمک می‌کند تا مهارت‌های لازم برای استفاده از این نرم‌افزار قدرتمند را کسب کنید. در این دوره‌ها، شما با مفاهیم پایه‌ای و پیشرفته کتیا آشنا خواهید شد و با استفاده از تمرینات عملی، مهارت‌های خود را در زمینه‌های مختلفی مانند:

  • طراحی قطعات سه‌بعدی
  • مونتاژ قطعات
  • ایجاد نقشه‌های فنی
  • شبیه‌سازی حرکات
  • ماشین‌کاری CNC

ارتقا خواهید داد.

همین امروز در دوره‌های آموزش کتیا مکتب خونه ثبت‌نام کنید و قدمی بزرگ در مسیر پیشرفت حرفه‌ای خود بردارید.

مزایای شرکت در دوره‌های کتیا مکتب خونه:

  • مدرسین مجرب و متخصص
  • محتوای آموزشی جامع و به‌روز
  • تمرینات عملی متعدد
  • پشتیبانی آموزشی
  • ارائه گواهینامه معتبر

برای ثبت‌نام و کسب اطلاعات بیشتر، به صفحه آموزش کتیا از وب‌سایت مکتب خونه مراجعه کنید.
