آموزش چرخش در کتیا

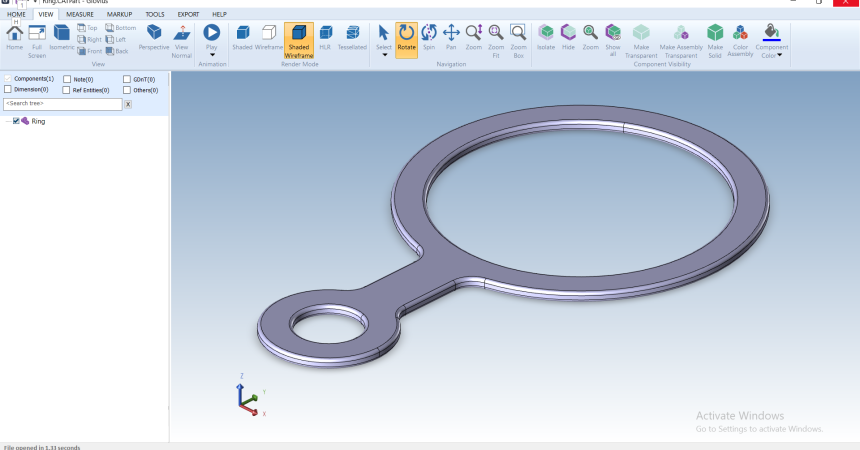

چرخش در کتیا یکی از قابلیت‌های کاربردی و پرکاربرد این نرم‌افزارِ طراحی سه بعدی است. با استفاده از این قابلیت می‌توان قطعات و مدل‌ها را در محیط گرافیکی کتیا به‌راحتی چرخاند و از زوایای مختلف مشاهده کرد. همچنین می‌توان قطعات را حول یک محور یا یک نقطه مشخص چرخاند و کپی‌های دورانی (تکرار چرخش/ دوران) از آن‌ها ساخت. در این مقاله قصد داریم به آموزش چرخش در کتیا و نکات مهم آن بپردازیم.

توجه: هرچند که این محتوا بر روی کتیا تمرکز دارد، اما جالب است بدانید که دستور rotate در نرم‌افزارهای دیگری مانند اتوکد نیز وجود دارد و rotate اتوکد، کاربرد مشابهی با برنامه کتیا دارد.

راه‌های چرخش قطعات در کتیا

در ابتدای آموزش چرخش در کتیا باید بدانید که دو نوع ابزار برای چرخاندن قطعه در کتیا وجود دارد: ابزار Rotate و ابزار Campass.

آموزش کتیای مقدماتی



  • ابزار Rotate دستوری است که در نوار ابزار Operation در محیط Sketcher و در نوار ابزار Transformation در محیط Part Design قابل دسترسی است. با استفاده از این دستور می‌توانید قطعات و مقاطع دو بعدی را حول یک محور یا یک نقطه مشخص بچرخانید و تعداد کپی و زاویه چرخش را تعیین کنید.
  • ابزار Campass یک قطب نما است که در سمت راست بالای محیط گرافیکی کتیا قرار دارد. با استفاده از این قطب‌نما می‌توانید قطعات را به صورت دستی و با ماوس چرخانده و از زوایای مختلف ببینید.

آموزش چرخش در کتیا با ابزار Rotate در محیط Sketcher

برای استفاده از ابزار Rotate در محیط Sketcher باید به شکل زیر عمل کنید:

  1. بر روی آیکن Rotate از نوار ابزار Operation کلیک کنید.
  2. در پنجره باز شده، در کادر Instance تعداد کپی و تکرار مورد نظر را وارد کنید.
  3. اگر می‌خواهید کپی‌های دورانی از المان انتخاب شده بسازید، گزینه Duplicate Mode را انتخاب کنید.
  4. برای کپی قیدهای ابعادی و هندسی همراه با المان، باید گزینه Keep internal constraints را فعال کنید.
  5. اگر می‌خواهید قید اندازه فاصله بین المان کپی‌شده و المان‌های خارجی را نیز در نظر بگیرد، گزینه Keep external constraints را فعال کنید.
  6. در کادر Value زاویه مورد نظر برای چرخش را وارد کنید.
  7. المان مورد نظر را از محیط گرافیکی انتخاب کنید.
  8. با کلیک بر روی یک نقطه از صفحه گرافیکی مرکز دوران را تعیین کنید.
  9. با کلیک روی نقطه دیگر از محیط گرافیکی، خط مرجع برای تعیین شروع زاویه چرخش را تعیین کنید.
  10. میزان زاویه مورد نظر را وارد یا به صورت دستی با ماوس روی صفحه گرافیکی برای تعیین زاویه کلیک کنید.

آموزش چرخش در کتیا با ابزار Rotate در محیط Sketcher

چرخش در کتیا با فرمان Rotate در محیط Part design

در این بخش با آموزش چرخش در کتیا در محیط پارت دیزاین آشنا خواهیم شد. برای استفاده از ابزار Rotate در محیط Part Design هم طبق مراحل زیر پیش بروید:

  1. بر روی آیکن Rotate از نوار ابزار Transformation کلیک کنید.

چرخش در کتیا با فرمان Rotate در محیط Part design

  1. در پنجره باز شده، در قسمت Axis محور دوران را انتخاب کنید. می‌توانید یکی از محورهای مختصات یا یک خط یا یک یال را به‌عنوان محور دوران انتخاب کنید.
  2. در قسمت Angle میزان زاویه دوران را وارد کنید.
  3. در آخر بر روی Ok کلیک کنید تا دوران انجام شود.

A computer screen shot of a computer Description automatically generated

آموزش چرخش در کتیا با ابزار بزار Campass

برای استفاده از ابزار Campass برای چرخیدن قطعه باید به شکل زیر عمل کرد:

  1. نشانگر ماوس را بر روی مربع قرمز رنگ Campass در سمت راست، بالا محیط گرافیکی ببرید و آن را درگ (بِکشید) کنید.

آموزش چرخش در کتیا با ابزار بزار Campass

  1. Campass را بر روی یکی از صفحات قطعه رها ‌کنید تا به رنگ سبز درآید.

A screenshot of a video game Description automatically generated

  1. با درگ کردن و حرکت ماوس بر روی هر یک از ربع دایره‌ها می‌توان قطعه را به چرخش درآورد.
  2. با کلیک روی دکمه‌های مثبت و منفی می‌توانید زاویه چرخش قطعه را تغییر دهید.
  3. با کلیک روی دکمه‌های قفل می‌توانید Campass را در یک جهت ثابت نگه دارید.

سخن پایانی

برای چرخاندن قطعه در محیط کتیا، استفاده از موس بسیار رایج است. می‌توانید با نگه داشتن دکمه وسط موس و حرکت دادن آن، قطعه را به دور محور مورد نظر بچرخانید؛ اما برای چرخاندن قطعه به صورت حرفه‌ای‌تر، آموزش چرخش در کتیا از ملزوماتِ آموزشی برای هر طراح است.

آموزش صفر تا صد ماشین کاری در کتیا



نکته آخر اینکه برای آمادگی در آزمون کتیا، تمرین با نمونه سوالات آزمون کتیا می‌تواند بسیار مفید باشد. این سوالات معمولاً شامل بنخش‌هایی در مورد حرکت دادن قطعات در کتیا و تغییر محور مختصات در کتیا هستند.
