آموزش رندرینگ کتیا و روش‌های آن

یکی از بزرگ‌ترین دغدغه‌های طراحان صنعتی، ارائه‌ی طرح‌های ایجاد شده است. طرح باید به‌صورت گرافیکی و جذاب به مخاطب ارائه شود تا تأثیر خوبی بر روی ذهن بگذارد. این چیزی است که به تنهایی و با طراحی سه بعدی محصول مورد نظر حاصل نخواهد شد. در همین راستا، نرم افزارهای زیادی ایجاد شدند که به طراح اجازه‌ی ایجاد طرح جذاب از اثر مورد نظر را می‌دهند. در این نرم افزارها، از گزینه‌هایی مثل بافت، نورپردازی و غیره استفاده می‌شود تا طرح جذاب‌تر شود.

نرم افزارهایی که برای تصویرسازی طرح به کار می‌روند با عنوان برنامه‌های رندرینگ شناخته می‌شوند. این نرم افزارها قابلیت‌ها و امکانات فوق‌العاده‌ای را برای تصویرسازی طرح سه بعدی در خود دارند. در این مطلب، به طور مفصل در رابطه با آموزش رندرینگ کتیا صحبت کرده‌ایم. ابتدا مفهوم رندرینگ را شرح داده و سپس به آموزش رندرینگ در کتیا پرداخته‌ایم. آموزش برای استفاده از نرم افزارهای اختصاصی رندرینگ نیز در همین مطلب گنجانده شده است.

رندرینگ چیست؟

رندرینگ (rendering) به فرآیندی اطلاق می‌شود که از مدل طراحی شده در نرم افزار، یک پوستر واقعی و قابل تولید گرفته شود. رندر گرفتن در واقع همان ارائه‌ی ماشینی تصاویر است که روی مانیتور و نمایشگر، قابل دیدن خواهد بود.

آموزش طراحی قالب‌های تزریق پلاستیک در کتیا (CATIA)

کلیک کنید

رندرینگ در نرم افزار کتیا، آخرین مرحله‌ای است که بعد از ساخت مدل سه بعدی یا دو بعدی انجام می‌شود. در رندرگیری، یک سری بافت هندسی، نورپردازی، سایه‌پردازی و عملیات مشابه دیگر روی طرح انجام می‌شود. این عملیات کمی زمان‌بر هستند و هرچقدر از آن‌ها بیش‌تر استفاده شود، زمان عملیات رندرگیری را افزایش خواهد داد.

انواع رندرینگ

رندرینگ در زمینه‌های مختلفی استفاده می‌شود. بر اساس همین زمینه‌های کاربرد، می‌توان انواع مختلفی از رندرینگ را نام برد. در ادامه با این انواع بیش‌تر آشنا خواهید شد.

• رندرینگ آرتیستی

در این نوع رندرینگ، هدف ایجاد تصاویر هنری و خلاقانه است. بنابراین در رندر گرفتن، از جزئیات واقعی فراتر می‌رود. این شکل رندرینگ برای هنرهای تجسمی و تبلیغات به‌کار برده می‌شود.

• رندرینگ آرشیتکتورال

این نوع رندرینگ برای معماری و طراحی داخلی کاربرد دارد. هدف از این رندر گرفتن، ایجاد تصاویر واقعی از ساختمان و فضاهای داخلی آن است. معمولاً این تصاویر در ارائه‌ی پروژه به مشتریان کاربرد دارد.

• رندرینگ واقعی‌گرایانه

در این نوع رندرینگ، هدف ایجاد تصاویر واقعی از محصول یا اثر طراحی شده است. این تصاویر به‌قدر به واقعیت نزدیک هستند که تشخیص تصویر بودن آن کار آسانی نیست.

پیشنهاد مطالعه: آموزش چرخش در کتیا

مزایای رندرینگ در کتیا چیست؟

در این بخش، می‌خواهیم بیان کنیم که رندرگیری در کتیا چه مزایایی دارد. اولین و مهم‌ترین امتیاز را می‌توان به قابل مشاهده بودن اثر یا محصول با تمام جزئیات آن دانست. طرح‌هایی که رندرینگ شده‌اند، به آسانی قابل ملاحظه و بررسی خواهند بود. رندر گرفتن با کتیا هم‌چنین در ارائه‌ی اثر، پرینت آن و نشان دادن متریال‌های به کار برده شده در محصول، بسیار اهمیت دارند.

تصور کنید در زمینه‌ی معماری، نقشه‌ی ساختمانی با تمام جزئیات مثل نورپردازی و حتی چیدمان وسایل خانه را داشته باشیم. طبیعی است که چنین طرحی، تجسم ما از پروژه را به واقعیت نزدیک‌تر خواهد کرد. این موضوع هم‌چنین در کاربردهای دیگر کتیا طراحی هواپیما، طراحی بدنه خودرو، طراحی محصولات صنعتی و غیره قابل مشاهده است. لیست زیر مزایای رندرینگ را نشان می‌دهد.

• ایجاد یک نمایش واقعی از اثر طراحی شده
• نمایش دقیق‌تر جزئیات طرح
• بیان ایده‌ها به بهترین شکل ممکن
• تبلیغات و بازاریابی
• تصویر سازی در پروژه‌های معماری
• جلب نظر مشتری و جذب مشتری جدید
• ارتباط بهتر با مشتری و یکسان‌سازی ذهنیت‌ها
• آموزش
• آزمایش و تست ایده‌ها
• تحلیل سناریوها
• افزایش خلاقیت و هنر
• تصاویر باکیفیت برای بازی
• ارائه‌ی ساده‌تر پیشنهادها روی طرح

آموزش رندرینگ کتیا

در کتیا، می‌توانید محصول طراحی شده را برای عملیات رندرینگ آماده سازید. رندرینگ در کتیا تقریباً ساده انجام می‌شود. البته با صرف کمی زمان و سلیقه‌ی بیش‌تر، می‌توان رندرینگ قوی نیز ایجاد کرد. برای انجام رندرینگ در کتیا، از دستورالعمل‌های زیر استفاده کنید.

• یک محصول که از قبل طراحی آن را انجام داده‌اید، در محیط کتیا باز کنید.
• روی rendering tools کلیک کنید تا جعبه ابزار render به شما نشان داده شود.
• ابزار photo studio easy tools که با آیکون دوربین نشان داده شده است را انتخاب کنید. در نتیجه‌ی این انتخاب، سایه‌هایی بر روی محصول شما نشان داده می‌شود.
• نکته: در صورتی که اثری روی محصول خود مشاهده نمی‌کنید، روی ناحیه‌ی خاکستری رنگ در پنجره‌ی کتیا راست کلیک کرده و با زدن تیک گزینه‌ی render، آن را فعال کنید.
• ابزار scene در این جعبه ابزار به شما امکان تعریف عکس پس زمینه برای محصول را می‌دهد. این کار را از لیست تصاویر موجود در سربرگ predefined از پنجره‌ای که بعد از کلیک روی scene باز می‌شود، انجام دهید.
• در سربرگ custom در پنجره‌ی scene، می‌توانید تنظیمات دلخواه خود برای نورپردازی، انعکاس و غیره را اعمال کنید.
• ابزار rendering option در جعبه ابزار render به شما امکان تعیین رزولوشن و کیفیت تصویر رندر گرفته شده در کتیا را می‌دهد.
• شما می‌توانید رندرگیری را برای یک منطقه‌ی فرعی نیز اجرا کنید. برای این کار ابتدا با کمک گزینه‌ی render a selected area از نوار ابزار render، ناحیه‌ی مورد نظر را روی محصول انتخاب کنید.
• سپس گزینه‌ی render را بزنید (آیکون دوربین).
• اکنون رندرگیری در منطقه‌ی دلخواه شما انجام شده است. کافی است تا روی ابزار save کلیک کرده و رندر گرفته شده را در فرمت عکس در رایانه‌ی خود ذخیره کنید.

رندرینگ کتیا با نرم افزارهای پیشرفته

همان‌طور که در بخش قبل اشاره کردیم، رندرینگ در کتیا ساده است و برای ایجاد رندرینگ‌های حرفه‌ای‌تر، نیاز است تا از نرم افزارهای پیشرفته که به این منظور طراحی شده‌اند، استفاده کنیم.

آموزش مقدماتی کتیا

کلیک کنید

نرم افزارهایی مثل redshift renderer، keyshot، luxCoreRender، corona render، mental ray، renderMan، marmoset toolbag، Maxwell render، enscape و غیره برخی از برنامه‌های این حوزه هستند. کیشات (keyshot) یکی از انواع نرم افزارهای حرفه‌ای برای رندرینگ است. در ادامه شیوه‌ی کار با این برنامه را شرح داده‌ایم.

معرفی برنامه کیشات برای رندر گیری پیشرفته کتیا

کیشات (keyshot) یک موتور رندرگیری حرفه‌ای و قوی است. از این برنامه در کنار نرم افزارهایی مثل کتیا، سالیدوورکس، راینو و غیره استفاده می‌شود. این برنامه‌ی فوق‌العاده توسط شرکت luxion توسعه داده شده است. خوشبختانه رابط کاربری کیشات ساده و کاربرپسند است و نیاز تمام افراد مبتدی تا حرفه‌ای را برآورده می‌سازد.

خروجی کی شات بسیار حرفه‌ای، واقعی و رئال است. به همین دلیل، از پرکاربردترین موتورهای رندرگیری در حال حاضر به شمار می‌آید. یادگیری کیشات دشوار نیست اما برای پیاده‌سازی رندرهای حرفه‌ای، باید فوت و فن‌های خاص این برنامه را یاد داشته باشید.

برخی از مهم‌ترین قابلیت‌های این برنامه در ادامه، بررسی شده‌اند.

• سرعت عمل نرم افزار کیشات بسیار بالا است.
• کیشات به کارت گرافیک چندان قوی نیاز ندارد. شما می‌توانید با CPU قوی، عملکرد روانی از این برنامه داشته باشید.
• در کیشات می‌توانید تغییرات اعمال شده را روی مدل ملاحظه کنید.
• کیشات کتابخانه‌ی کاملی از متریال‌های آماده دارد. البته شما می‌توانید متریال مورد نظرتان را نیز در این برنامه بسازید.
• کیشات با انواع نرم افزارهای طراحی و مدل‌سازی سه بعدی سازگار است.
• نمایش رندر در کیشات سریع است.
• ارتباط زنده یا live linking بین کیشات و نرم افزار مدل‌سازی، سبب می‌شود تا اعمال تغییرات در طراحی، به صورت خودکار در کیشات لحاظ شود.
• کیشات از ۲۵ فرمت فایل سه بعدی پشتیبانی می‌کند.
• به‌طور اتومات (بر اساس فرآیندهای AI) می‌توان نویزها را از بین برد.

پیشنهاد مطالعه: ناپدید شدن نوار ابزار در کتیا؛ روش های حل مشکل

کاربردهای کیشات

همان‌طور که بیان کردیم، کیشات موتور رندرگیری است. بنابراین عمده‌ی کاربردهای این نرم افزار در ایجاد رندرهای استودیویی خواهد بود. در لیست زیر، برخی از مهم‌ترین فضاهای کاری برای رندرگیری از کیشات را ذکر کرده‌ایم.

• ایجاد رندر استودیویی برای طراحی طلا، زیورآلات و جواهر
• رندرهای استودیویی برای طراحی خودرو
• رندرهای استودیویی برای طراحی هواپیما
• رندرهای استودیویی برای طراحی انیمیشنها
• رندرهای استودیویی برای طراحی معماری (این پروژه‌ها اغلب در برنامه‌هایی مثل تری دی مکس، رویت و غیره ساخته می‌شوند.)
• رندرهای استودیویی برای طراحی محصولات صنعتی (این پروژه‌ها اغلب در برنامه‌هایی مثل کتیا، سالیدورک و غیره ساخته می‌شوند.)
• رندرهای استودیویی برای محصولات متفرقه
• ساخت انیمیشن تبلیغاتی

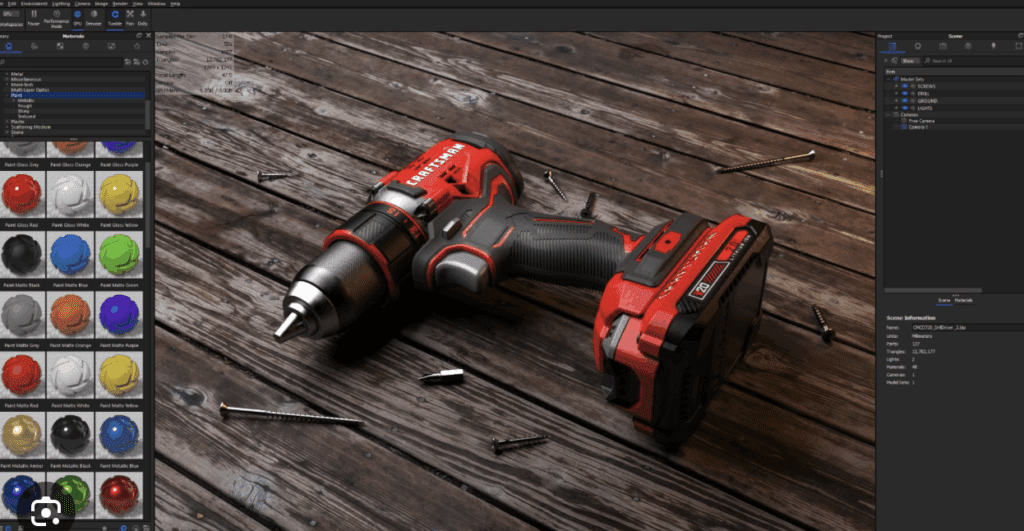

آموزش رندرینگ کتیا با کیشات

برای رندر گرفتن از محصول طراحی شده توسط نرم افزار کیشات، از دستورالعمل زیر استفاده کنید.

• ابتدا طرح محصول را در نرم افزار کتیا ایجاد کنید. بعد از اتمام طراحی، از فایل assembly خروجی بگیرید.
• نرم افزار کیشات را باز کنید و از قسمت import، فایل کتیا را به برنامه وارد کنید.
• برای متریال دهی به طرح، می‌توانید از متریال‌های آماده در برنامه‌ی کیشات استفاده کنید. گزینه‌های materials & structure برای این منظور قرار داده شده است. جالب است بدانید که در کیشات بیش از ۷۵۰ نوع متریال قرار داده شده است. برای استفاده از متریال مورد نظر، کافی است تا با کشیدن و رها کردن (drag & drop) آن را روی طرح خود اعمال کنید.
• نکته: کیشات به‌طور زنده با برنامه‌ی اصلی مدل‌سازی شما ارتباط برقرار می‌کند. بنابراین در صورتی که بعد از متریال‌دهی در کیشات، تغییراتی را روی طرح از نرم افزار کتیا (یا هر برنامه‌ی طراحی سازگار دیگری) اعمال کنید، تغییرات روی نرم افزار کیشات نیز قابل ملاحظه خواهد بود.
• شما می‌توانید روی طرح خود نورپردازی مورد نظر را اعمال کنید.
• بعد از اتمام تنظیمات رندرگیری، شما می‌توانید خروجی خود را به‌صورت رندر تک فریم، انیمیشن یا VR بگیرید.

کلام پایانی

در این مطلب به آموزش رندرینگ کتیا پرداختیم. ملاحظه کردید که برای رندرگیری از محصولاتی که در کتیا طراحی و مدل‌سازی کرده‌ایم، می‌توان از دو روش استفاده کرد. روش اول، استفاده از برنامه‌ی کتیا برای رندر گرفتن بود که برای ایجاد رندرهای مقدماتی، مطلوب به‌نظر می‌رسد. روش دوم، برای ایجاد رندرهای قوی‌تر و پیشرفته‌تر، استفاده از برنامه‌های نرم افزاری موتور رندرینگ است.

آموزش طراحی ورق در نرم‌افزار کتیا – Sheet Metal

کلیک کنید

به عنوان قوی‌ترین و پرکاربردترین نرم افزار برای رندرینگ پیشرفته، برنامه‌ی کیشات را معرفی کردیم. در این مطلب، با خصوصیات کیشات، قابلیت‌ها و مزایای این نرم افزار آشنا شدید. در نهایت نیز روش رندر گرفتن با استفاده از کیشات را از روی محصولاتی که در کتیا طراحی شده است، ذکر کردیم. شما می‌توانید مراحل گفته شده را در قالب تمرینات متنوع برای محصولات مختلفی که در کتیا طراحی کرده‌اید، استفاده کنید. مانند هر نرم افزار گرافیکی دیگر، تمرین مداوم و تکراری، می‌تواند در تسلط به ابزارها و چگونگی انجام کار، کمک کننده باشد.

برای دریافت نمونه تمرین می‌توانید به وب سایت‌ انجمن کتیای ایران سری بزنید. اکادمی کتیا و برخی منابع دیگر برای کتیای مقدماتی به شما کمک می‌کنند تا مشکلات خود را در این زمینه برطرف کنید.
